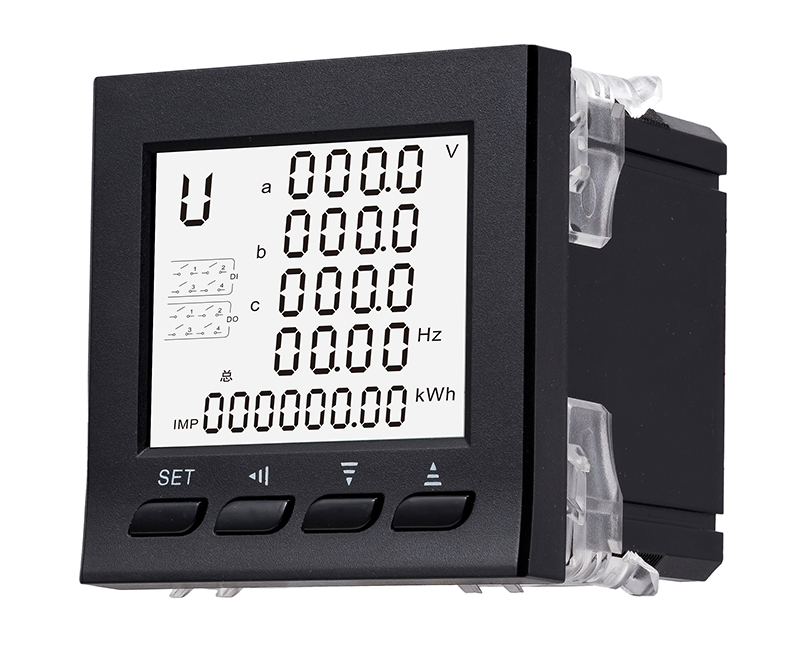

數顯功率表

1、測量并以直讀方式顯示出用電線路中的單、三相有功、無功功率值。支持單相、三相三線、三相四線信號輸入方式。儀表既可作為一般的數顯有功、無功功率表使用，也可以通過安裝模擬量輸出模塊使其作為具有顯示一次回路測量值功能的有功、無功功率變送器使用，還可以選用RS485數字通信模塊作為具有顯示一次回路測量值功能的有功、無功功率數據采集器使用，也可以選擇繼電器輸出模塊作為常規(guī)有功、無功功率越限報警保護作用，也可以選擇將三個功能模塊同時選擇，使其集測量、報警、變送、通訊等眾多功能于一身。

儀表面板上設有可編程鍵盤，可對儀表的互感器倍率、上下限報警值、報警回差、儀表通訊地址、通訊波特率、變送輸出規(guī)格、對應的變送輸出范圍等參數進行編程。

2、額定輸入電壓：AC100V、220V、380V（互感器倍率自由設定）

   額定輸入電流：AC  1A、5A（互感器倍率自由設定）

3、測量顯示范圍：0～999W～999KW～9999MW(單位自動切換)

0～999var～999Kvar～9999Mvar(單位自動切換)

4、測量準確度：±0.5%量程±1字（有功功率）

               ±0.5%量程±1字（無功功率）

5、分辨力：最高為1W（var）,小數點自動移位

6、采樣速率：約2.5次/S

7、極性指示：可顯示反相功率，負信號自動顯示“-”

8、附加功能：

報警輸出：繼電器觸點容量為AC250V/1A

通訊接口：RS485串行通訊，MODBUS-RTU通訊規(guī)約

變送輸出：可任意設置為DC0～10mA、0～20mA、4～20mA，其輸出端口與信號輸入及輔助電源端口之間電氣隔離   輸出負載電阻：≤400Ω

   開關量輸入：兩路無源點輸入（也可定制四路）

9、  輔助電源：AC/DC85～264V

10、產品型號及尺寸
